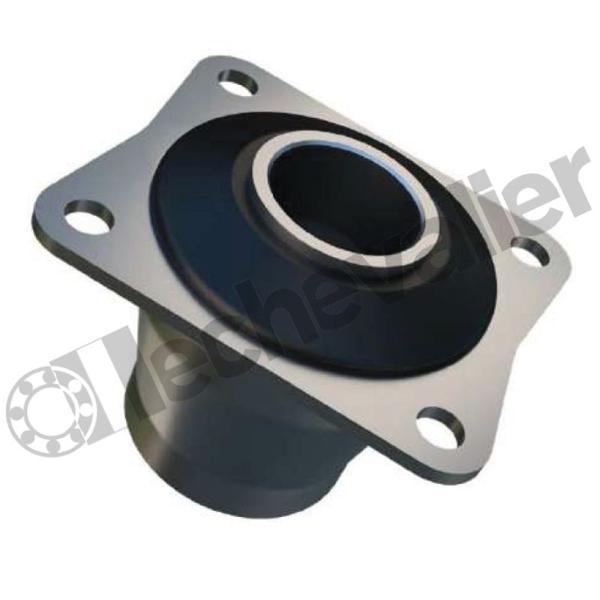

5718-075 70SH PLOT - 90863 - TRELLEBORG
Référence : 5718-075 70SH
Demande de devis Web
La gamme de produits metacone est conçue pour une capacité de charge élevée avec des déflexions statiques relativement importantes. La charge élevée pour une taille donnée est obtenue en utilisant au mieux le caoutchouc en cisaillement et en compression. Généralement, les supports sont assemblés avec des rondelles de surcharge et de rebond pour contrôler et limiter la déformation et limiter le mouvement de l'équipement suspendu sous l'effet des chocs. Les boulons de fixation centraux doivent être serrés au couple selon les valeurs recommandées. Leur conception compacte à sécurité intégrée est disponible pour une large gamme de charges, avec, dans certains cas, des fixations alternatives. Les découpes dans les sections en caoutchouc de différentes tailles permettent d'obtenir différents rapports de rigidité verticale/horizontale - TRELLEBORG
| GÉNÉRALE | |
| Nombre de trous de fixation | 4 |
| Dureté en shores | 70 Shores |
| Rigidité axiale (Z) (N/mm) | 1500 |
| Charge max. axiale (Z) (daN) | 13000 |
| Rigidité radiale (X) (N/mm) | 2240 |
| Charge max. radiale (X) (daN) | 3360 |
| Rigidité radiale (Y) (N/mm) | 2240 |
| Charge max. radiale (Y) (N/mm) | 3360 |
| Ø Filetage | M16 |
| Entraxe 1 (mm) | 65 |
| Entraxe 2 (mm) | 80 |
| Longueur semelle en mm | 105.00 |
| Hauteur de la semelle | 91.50 |
| Epaisseur en mm | 66.50 |
| Epaisseur de la semelle en mm | 4.00 |
| Dimensions trous de fixation (mm) | 10.3 |
| Code douanier | 40169991 |
| Poids (Kg) | 0.13 |
| Marque | TRELLEBORG |
| Intitulé | Taille | Modifié le | |
|---|---|---|---|
 |
Documentation METACONE - TRELLEBORG | 1.71 Mo | 26/07/2024 |
